Архитектурный проект

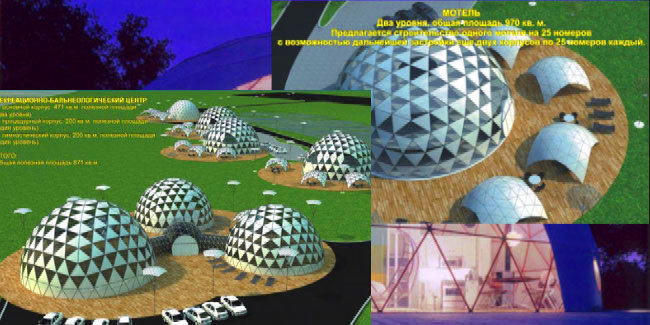

Здравница «Золотые ворота» представляет собой три здания, построенных в форме полусфер.
Основной комплекс: радиус 10 м (диаметр 20 м), высота 10 м (правильная полусфера) Площадь основания 310 кв.м.
Два других здания имеют каждое радиус 8 м (диаметр 16 м) и высоту 4 м, площадь основания 200 кв.м.
- первое здание — процедурно-оздоровительный комплекс
- второе здание — фитнес-комплекс.
Оба комплекса расположены относительно основного здания под углом друг к другу 60 градусов и соединены с основным зданием галереями длиной 2 м, шириной 3 м, высотой 3 м.
При расположении зданий важно, чтобы общая панорама с подъездной трассы охватывала сразу три сферы и при этом они не заслоняли друг друга.
Внутреннее строение зданий
Основное здание
Главный вход предполагается со стороны шоссе. При этом посетитель проходит мимо двух других зданий по обе стороны. Сам вход стилизован под «Золотые ворота» и четко просматривается издалека.
По планировке получается цокольный этаж + 3 уровня.
В цокольном этаже будут хозяйственные помещения, прачечная и все сетевые разводки.
- 1-й уровень площадью 310 кв.м.
- 2-й уровень площадью примерно 200 кв.м.
- 3-й уровень площадью примерно 100 кв.м.
Допускается архитектурное решение, предусматривающее совмещение в определенных местах (напр. в зоне ресепшн) двух уровней.
На 1-м уровне будут размещаться:
- ресепшн напротив входа в сегменте общей площадью 100 кв.м. Отсюда идут входы по разные стороны в два других зданиях. В этот сегмент вписываются гардероб, со стороны входа в процедурно-оздоровительный комплекс общая туалетная комната с зеркалами и туалетными столиками (для приведения в порядок внешнего вида), а с противоположной стороны туалеты. Отсюда же пойдет основная лестница на 2-й и 3-й уровни.
- процедурные помещения
- административный офис
- помещения для персонала
- склад и другие хозяйственные помещения
- два запасных (рабочих) выхода (в сторону озера с возможностью в дальнейшем пристроить к ним новые здания).
- рабочая лестница на 2-й уровень (с выходом на рабочие помещения фито-кафе)
2-й уровень: помещения для процедур. Планировка пока не определена и будет зависеть от общего решения лестниц и вестибюлей. Все двери и перегородки стеклянные. Площадь помещений 10–20 кв.м. Кроме того, выделяется пространство под души и туалеты.
Здесь же кухня и все хозяйственные помещения фито-кафе. а также зал для посетителей, включающий несколько столиков и стойку фито-бара.
3-й уровень: зал для посетителей фито-кафе, совмещенный с зоной отдыха (релаксации) в едином пространстве. Здесь желательно сделать выход на открытую смотровую площадку.
Процедурно-оздоровительный комплекс
- цокольный этаж
- основной уровень
- второй уровень
Цокольный этаж необходим для установки основного топливника для всех печей, складирования необходимого запаса топлива, устройства системы слива и канализации и т.д.
Основной уровень (по полу, 200 кв.м.)
По центру рисуются две основные окружности и три дополнительные.
Основные окружности:
1-я основная окружность радиусом 2,5 м (диаметр 5 м) площадь 19 кв.м. Это прогревочное отделение («грязевая баня»), которое располагается в самом центре здания. По форме это самостоятельная полусфера, где 2 м высотой прямые стены, а дальше на высоте 2 м начинается закругление. При этом высота самой верхней части этого помещения — 4 м, т.е. под самую крышу.
2-я основная окружность радиусом 5 м. Пространство между радиусами 2,5 и 5 — это прогревочные печи. Их передние части обращены к наружной стене, а задние части образуют сплошную круглую стену «грязевой бани».
Дополнительные окружности
По самому центру «грязевой бани» круг радиусом 0,5 м (диаметр 1 м). Это печь, переходящая потом в дымоход до самого верха с выводом на крышу.
Далее круг радиусом 2 м (диаметр 4 м). Пространство между радиусами 2 и 2,5 — это теплые сиденья для посетителей «грязевой бани»
Третий круг радиусом 5,5 м. Пространство между радиусами 5 и 5,5 — это сплошной теплый массажный стол перед входами в печи.
Это принципиальное решение. Естественно, что фасады печей будут не скругленными, а прямыми. То есть по фасаду печи будет представлять собой не круг, а правильный многоугольник (включая и массажные столы). Общее количество фасадов печей (и соответственно граней многоугольника): 15.
Вход в «грязевую баню» располагается напротив основного входа в процедурный комплекс. Соответственно, здесь делается разрыв в печах на ширину двери.
Между радиусами 5,5 и 6,5 оставляется проход по окружности.
Остается расстояние между радиусами 6,5 и 8 (внешней стеной). Здесь будет размещено несколько грязевых ванн и (или) бассейнов, которые вытягутся вдоль внешней стены по кругу узкой лентой.
Возле самого входа выделяется сегмент площадью 50 кв.м. (25% от общей площади 1-го уровня), где располагаются раздевалка, душевые и туалеты. Количество мест из расчета 2 кв.м. на человека.
Все значения несколько округленные. При строительстве размеры радиусов могут смещаться на 0,1 — 0,3 м.
Второй уровень образуется естественным образом по верху печей на высоте 2 м между радиусами 2,5 и 5 м. Там планируется зона временного отдыха между процедурами и массажные столы.
Капитальных перегородок не планируется. При необходимости будут использоваться легкие передвижные перегородки (жалюзи) между отдельными процедурными местами.
Фитнес-комплекс
Возле самого входа выделяется сегмент площадью 50 кв.м. (25% от общей площади 1-го уровня) для раздевалок, душевых и туалетов.
Все остальное представляет собой открытое пространство. При необходимости оно будет перегораживаться легкими перегородками.
Стеновые материалы: предполагается сплошное остекление внешних сферических поверхностей всех зданий.
Фундаменты:
в основном здании — цокольный этаж
в процедурно-оздоровительном комплексе — цокольный этаж
в фитнес-комплексе — выбирается наиболее оптимальный по затратам вариант по предложению генподрядчика.
